FAYb激光打标机 LP-RF 系列
基本信息
Simple & High Quality
|
特点
脉冲发振光纤激光打标机(FAYb激光)
FAYｂ方式?
「FAYb激光」是一种具有划时代意义的方式，是指从主振荡器发振出的微弱激光穿过添加有Yb(镱)稀土元素的光纤内，从而实现增幅，输出较强的激光
寿命长，可靠性高
LD中采用了以高度可靠性和耐久性而著称的InGaAs(铟镓砷)。另外，由于LD仅在印字过程中出光工作，因此可减少热负载，实现极长的寿命。
高效、节能
在添加有镱的光纤内使激光增幅，因此可实现约50%的光-光转换效率。
放射头的小型化
不同于YVO4等的固体激光发生方式，光纤式可将增幅部分安置在发振器内，使放射头实现小型化，从而有助于设备的小型化。
 |
保护构造IP64
无风扇小型放射头
放射头的坚固性秉承了采用无风扇构造的LP-M系列。可防止水滴和粉尘侵入放射头内，避免引发故障。
安装作业轻松自如。
可拆卸式放射头
以往控制器和放射头不可分离的机型，在安装到设备上和要进行维护时，都需要取下重量超过10kg的放射头。而今放射头采用可拆卸式机构，由于可分开安装控制器和放射头，因此安装设备时和进行维护时，均可大幅削减工时。
|
电源抗干扰对策
在生产现场，需要使用大电流的装置以及周边环境会产生各种电气性干扰，这些干扰会对装置上所搭载的机器内部的部品产生影响，从而可能引发故障。为此，很多生产现场都会在装置上安装UPS(不间断电源装置)等，采取抗干扰对策。而LP-RF系列为使客户在生产现场放心使用激光打标机，在控制器中搭载了电源变压器和压敏电阻等抗干扰部品，保护激光打标机内部部品不受电气性干扰的影响，从而将故障防范于未然。 |  |
与图像处理装置直接联动
自动补正位置 印字&读取确认
配备有与图像处理装置PV230系列直接联动的功能。无需PLC，即可完成一系列的操作：对粗糙安装的工件的位置进行读取，对激光照射位置进行补正后印字，并进一步核对已刻印的QR码等信息是否正确。
|
|
| |||||||||
安全方面的考虑
互锁回路的双重化
双重搭载采用接触器的互锁回路。发生异常时，可切实切断激光电源。另外，还有断线检测、误照射检测功能等，安全方面的功能也十分充实，使客户可放心使用。 |  |
想象的效果，由激光打标机直接呈现
Laser Marker NAVI Smart
沿用CO2激光打标机 LP-GS中广受好评的新软件「Laser Marker NAVI smart」。利用计算机和平板电脑，即可随心所欲地设定字符串、Logo、二维码等。另外，可根据使用环境来自定义画面布局， 还能根据使用者的目的来更改“设定者”、“操作者”等的显示。
|
3步完成简单设定
|
|
| |||||||||
设定向导，为您呈现最佳刻印效果
智能设定条件的功能
 | 将激光功率、扫描速度、脉冲频率等刻印条件的设定诀窍集中到一键式功能（one touch）。从多达14种材质的图像中，一键选择所需要的刻印状态。 |
|
|
| |||||||||
|
|
| |||||||||
AI数据转换插件
 ※使用插件时，需要安装Adobe® Illustrator®(Windows版)。关于Adobe® Illustrator®的对应版本，请另行垂询。 |

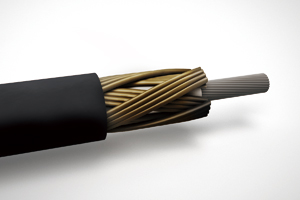

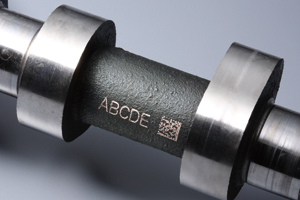

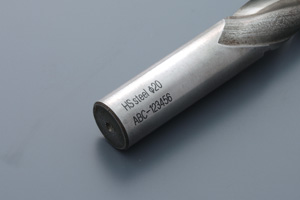

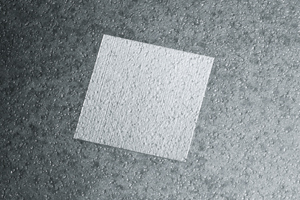

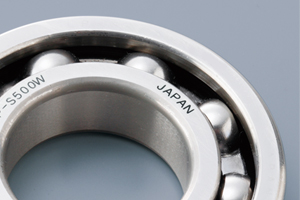

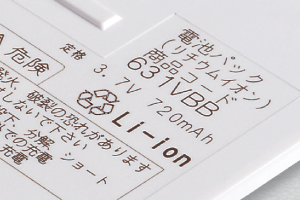

用途
|
|
|
|
|
|
|
|
规格
| 型号 | LP-RF200P | |
|---|---|---|
| 印字激光 | 激光种类 | Yb：光纤激光 波长：1,064nm 4级激光 |
| 发振器平均输出 | 20W | |
| 加工点平均输出(注1) | 17W(±5%)脉冲发振 | |
| 激光向导・指示器 | 红色半导体激光 波长：655nm 2级激光、最大输出： 1mW 以下 | |
| 扫描方式 | 振镜扫描方式 | |
| 印字范围 | 90mm × 90mm | |
| 工件间距离(注2) | 190mm | |
| 扫描速度(注3)(注4) | 最大12,000mm/s | |
| 对应的线速度(注4) | 最大240m/min. | |
| 文字 | 英文大写字母、英文小写字母、数字、片假名、平假名、汉字（JIS第一、第二水准）、 符号、用户登录文字（最多可设定50种）、TrueType | |
| 条形码 | CODE39、CODE128(GS1-128)、ITF、NW-7、EAN/UPC/JAN GS1 DataBar Limited、GS1 DataBar Stacked、 GS1 DataBar Limited CC-A、GS1 DataBar Stacked CC-A | |
| 二维码 | QR码、微型QR码、iQR码、 数据矩阵、GS1 数据矩阵、PDF417 | |
| 图形数据(注5) | VEC、 DXF、 HPGL、 BMP、 JPEG、 AI、 EPS | |
| 输入输出端口 | I/O 端子台(40 针)、 I/O 连接器(40 针) | |
| 接口 | EIA-RS-232C、Ethernet | |
| 冷却方式 | 放射头：自然空冷、控制器：强制空冷 | |
| 电源电压(注6) | 180V AC - 264V AC(包括电源电压波动±10%)、 频率 50/60Hz | |
| 消耗功率(注7) | 370VA 以下(2.1A以下) | |
| 保护构造 | 放射头：IP64 | |
| 使用环境温度(注8)(注9) | 0℃～+40℃ | |
| 保存环境温度(注8) | -10℃ ～+60℃ | |
| 使用环境湿度(注8) | 35 ～ 85%RH | |
| 重量 | 放射头 | 约8kg |
| 控制器 | 约37kg | |
| 适合规格 | FDA规则、 GB规则、 KC标志 | |
| 附属软件 | Laser Marker Smart Utility (Laser Marker NAVI smart、数据编辑软件、ExportVec、字体自制软件) | |
| Laser Marker NAVI Smart的显示语言 | 日语、英语、中文（简体）、德语 | |
| 附带软件对应的操作系统OS (注10) | Windows® 10 Pro(32bit, 64bit)、 Windows® 8 Pro(32bit, 64bit)、 Windows® 7 Professional SP1(32bit, 64bit) | |
| (注1): | 设定功率最大时、加工点为输出。(出货时) |
|---|---|
| (注2): | 关于工件间距离，各产品会存在约±0.5mm的个体差。 |
| (注3): | 该值表示可输入的设定范围。关于可确保印字、加工品质的设定值，则因印字条件和 对象材质而异。 |
| (注4): | 因设定数据的内容而异，有的情况下可使用的扫描速度的上限会受到限制。 |
| (注5): | VEC 是激光打标机专用的图形文件格式。使用AI、EPS 格式的图形文件时，需要使 用附带软件「ExportVEC」事先转换为VEC 格式。 |
| (注6): | 自动切换频率。 |
| (注7): | 启动时的冲击电流 (代表值)如下所示。 (流过时间：10ms以下)220VAC时:50A |
| (注8): | 控制器、放射头共通。应无凝露和结冰。 |
| (注9): | 激光功率设定值在46以上的情况下：0°C ～ +36°C， 激光功率设定值在不足46的情况下：0°C ～ +40°C。 |
| (注10): | Microsoft以及Windows是美国Microsoft Corporation在美国以及其他国家的注册商标 或商标。 |
注意
■关于激光
本本产品相当于JIS标准的4级激光。请注意避免目视或接触激光的直射光及其反射光，请根据标准内容采取适当的安全措施。
产品上粘贴有下方所示的标签。 (本样本内的产品照片上未粘贴标签)
由于激光为红外光，因此肉眼是看不到的。激光发振时，请尤其注意。
|
尺寸图
单位mm
LP-RF200P
|
|
|
